该文主要介绍 Windows PE 结构。
WindowsPE指南
1. PE 文件头
1.1. 基本概念
1.1.1. 地址

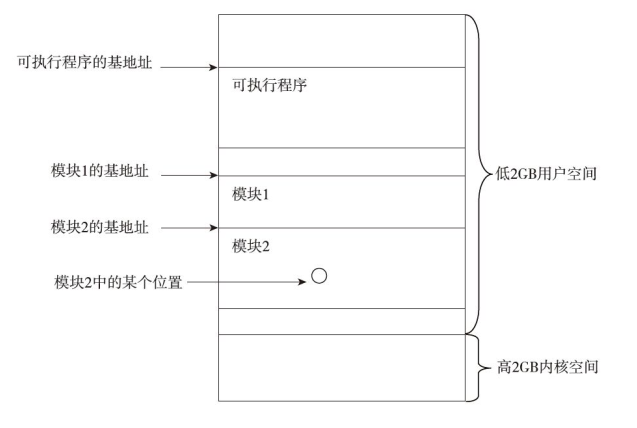

虚拟内存地址（Virtual Address, VA）：用户的PE文件被操作系统加载进内存后，PE对应的进程支配了自己独立的虚拟空间；进程本身的VA被解释为：进程的基地址+相对虚拟内存地址；
相对虚拟内存地址（Reverse Virtual Address, RVA）：RVA是相对于模块而言的，VA是相对于整个地址空间而言的。RVA与具体模块相关，它有一个范围，该范围从模块的开始到模块结束，脱离开这个范围的RVA是无效的，称为越界。
文件偏移地址（File Offset Address, FOA）：和内存无关，它是指某个位置距离文件头的偏移。
特殊地址：在PE结构中还有一种特殊地址，其计算方法并不是从文件头算起，也不是从内存的某个模块的基地址算起，而是从某个特定的位置算起。
1.1.2. 指针
PE数据结构中的指针的定义：如果数据结构中某个字段存储的值为一个地址，那么这个字段就是一个指针。
1.1.3. 数据目录
PE中有一个数据结构称为数据目录，其中记录了所有可能的数据类型。这些类型中，目前已定义的有15种，包括导出表、导入表、资源表、异常表、属性证书表、重定位表、调试数据、Architecture、Global Ptr、线程局部存储、加载配置表、绑定导入表、IAT、延迟导入表和CLR运行时头部。
1.1.4. 节
节就是存放不同类型数据（比如代码、数据、常量、资源等）的地方，不同的节具有不同的访问权限。节是PE文件中存放代码或数据的基本单元。
1.1.5. 对齐
PE中规定了三类对齐：数据在内存中的对齐、数据在文件中的对齐、资源文件中资源数据的对齐。
1.1.6. Unicode字符串
Unicode是继ASCII字符编码后的另一种新型字符编码。严格意义上讲，ASCII码的每个字符使用7位表示，Unicode则使用全16位表示一个字符。Unicode字符串中的每个字符均为双字节，所以又称为宽字符串。

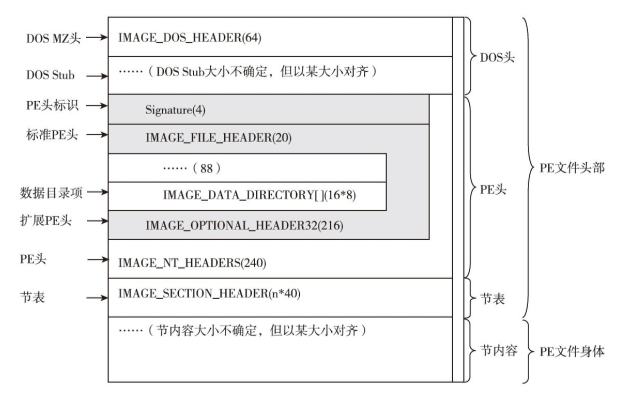

1.2. PE文件结构
1.2.1. DOS头
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
typedef struct _IMAGE_DOS_HEADER {
WORD e_magic; // 0000h - EXE标志，“MZ”
WORD e_cblp; // 0002h - 最后（部分）页中的字节数
WORD e_cp; // 0004h - 文件中的全部和部分页数
WORD e_crlc; // 0006h - 重定位表中的指针数
WORD e_cparhdr; // 0008h - 头部尺寸，以段落为单位
WORD e_minalloc; // 000ah - 所需的最小附加段
WORD e_maxalloc; // 000ch - 所需的最大附加段
WORD e_ss; // 000eh - 初始的SS值（相对偏移量)
WORD e_sp; // 0010h - 初始的SP值
WORD e_csum; // 0012h - 补码校验值
WORD e_ip; // 0014h - 初始的IP值
WORD e_cs; // 0016h - 初始的Cs值
WORD e_lfarlc; // 0018h - 重定位表的字节偏移量
WORD e_ovno; // 001ah - 覆盖号
WORD e_res[4]; // 001ch - 保留字
WORD e_oemid; // 0024h - OEM标识符（相对e_oeminfo)
WORD e_oeminfo; // 0026h - OEM信息
WORD e_res2[10]; // 0028h - 保留字
LONG e_lfanew; // 003ch - PE头相对于文件的偏移地址
} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;
注释后的偏移是基于 IMAGE_DOS_HEADER 头的
1.2.2. PE头
1
2
3
4
5
typedef struct _IMAGE_NT_HEADERS64 {
DWORD Signature; // PE 文件标识， "PE\0\0"
IMAGE_FILE_HEADER FileHeader; // PE 标准头
IMAGE_OPTIONAL_HEADER64 OptionalHeader; // PE 扩展头
} IMAGE_NT_HEADERS64, *PIMAGE_NT_HEADERS64;
1.2.2.1. PE头标识
紧跟在 DOS Stub 后面的是PE头标识 Signature。与大部分文件格式的头部结构一样，PE 头部信息中有一个四字节的标识，该标识位于指针 IMAGE_DOS_HEADER.e_lfanew 指向的位置。其内容固定，对应于 ASCII 码的字符串 PE\0\0。
1.2.2.2. 标准PE头
标准 PE 头 IMAGE_FILE_HEADER 紧跟在 PE 头标识后，即位于 IMAGE_DOS_HEADER的e_lfanew+4 的位置。由此位置开始的 20 个字节为数据结构标准 PE 头 IMAGE_FILE_HEADER 的内容。该结构在微软的官方文档中被称为标准通用对象文件格式（Common Object File Format，COFF）头。它记录了PE文件的全局属性，如该PE文件运行的平台、PE文件类型（是EXE文件还是DLL文件）、文件中存在的节的总数等
1
2
3
4
5
6
7
8
9
typedef struct _IMAGE_FILE_HEADER {
WORD Machine; // 0004h - 运行平台
WORD NumberOfSections; // 0006h - PE中节的数量
DWORD TimeDateStamp; // 0008h - 文件创建日期和时间
DWORD PointerToSymbolTable; // 000ch - 指向符号表（用于调试）
DWORD NumberOfSymbols; // 0010h - 符号表中的符号数量（用于调试）
WORD SizeOfOptionalHeader; // 0014h - 扩展头结构的长度
WORD Characteristics; // 0016h - 文件属性
} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;
注释后的偏移是基于 IMAGE_NT_HEADERS 头的
1.2.2.3. 扩展PE头
尽管从名字上看好像该部分数据是可选（optional）的，但在PE文件结构中，它却有着比标准PE头更多的内容，让人感觉似乎它才是真正的PE头。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
typedef struct _IMAGE_OPTIONAL_HEADER64 {
WORD Magic; // 0018h - 魔术字: 0x10B=32位PE，0x20B=64位PE，0x107=ROM镜像
BYTE MajorLinkerVersion; // 001ah - 链接器主版本号
BYTE MinorLinkerVersion; // 001bh - 链接器次版本号
DWORD SizeOfCode; // 001ch - 所有含代码的节的总大小
DWORD SizeOfInitializedData; // 0020h - 所有含已初始化数据的节的总大小
DWORD SizeOfUninitializedData; // 0024h - 所有含未初始化数据的节的总大小
DWORD AddressOfEntryPoint; // 0028h - 程序执行入口RVA（相对虚拟地址）
DWORD BaseOfCode; // 002ch - 代码节的起始RVA
ULONGLONG ImageBase; // 0030h - 镜像首选加载基址（64位默认0x140000000）
DWORD SectionAlignment; // 0038h - 内存中节的对齐粒度（典型0x1000=4KB）
DWORD FileAlignment; // 003ch - 文件中节的对齐粒度（典型0x200=512字节）
WORD MajorOperatingSystemVersion; // 0040h - 所需操作系统主版本号
WORD MinorOperatingSystemVersion; // 0042h - 所需操作系统次版本号
WORD MajorImageVersion; // 0044h - 镜像主版本号（由开发者定义）
WORD MinorImageVersion; // 0046h - 镜像次版本号（由开发者定义）
WORD MajorSubsystemVersion; // 0048h - 所需子系统主版本号
WORD MinorSubsystemVersion; // 004ah - 所需子系统次版本号
DWORD Win32VersionValue; // 004ch - Win32版本值（保留，通常为0）
DWORD SizeOfImage; // 0050h - 内存中整个镜像的总大小（按SectionAlignment对齐）
DWORD SizeOfHeaders; // 0054h - 所有头部（DOS头+NT头+节表）按FileAlignment对齐后的大小
DWORD CheckSum; // 0058h - 校验和（用于驱动DLL和系统关键文件验证）
WORD Subsystem; // 005ch - 子系统类型（如2=GUI，3=控制台）
WORD DllCharacteristics; // 005eh - DLL特征标志（如ASLR、DEP、NX兼容等）
ULONGLONG SizeOfStackReserve; // 0060h - 线程栈保留大小（虚拟地址空间，非实际分配）
ULONGLONG SizeOfStackCommit; // 0068h - 线程栈初始提交大小（实际分配的物理内存）
ULONGLONG SizeOfHeapReserve; // 0070h - 堆保留大小（虚拟地址空间）
ULONGLONG SizeOfHeapCommit; // 0078h - 堆初始提交大小
DWORD LoaderFlags; // 0080h - 加载器标志（已弃用，通常为0）
DWORD NumberOfRvaAndSizes; // 0084h - 数据目录项数量（通常为16）
IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES]; // 0088h - 数据目录表（导入/导出/资源/重定位等）
} IMAGE_OPTIONAL_HEADER64, *PIMAGE_OPTIONAL_HEADER64;
注释后的偏移是基于 IMAGE_NT_HEADERS 头的。
1.2.2.3.1. 数据目录项
该字段定义了PE文件中出现的所有不同类型的数据的目录信息。如前所述，应用程序中的数据被按照用途分成很多种类，如导出表、导入表、资源、重定位表等。在内存中，这些数据被操作系统以页为单位组织起来，并赋以不同的访问属性；在文件中，这些数据也同样被组织起来，按照不同类别分别存放在文件的指定位置。该结构就是用来描述这些不同类别的数据在文件（和内存）中的位置及大小的。
1
2
3
4
typedef struct _IMAGE_DATA_DIRECTORY {
DWORD VirtualAddress; // 0000h - 数据的起始RVA
DWORD Size; // 0004h - 数据块的长度
} IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;
| 编号 | 英文名称 | 中文描述 |
|---|---|---|
| 0 | IMAGE_DIRECTORY_ENTRY_EXPORT | 导出表 - 存储 DLL/EXE 导出的函数、变量、类等信息 |
| 1 | IMAGE_DIRECTORY_ENTRY_IMPORT | 导入表 - 记录本模块需要调用的外部函数信息 |
| 2 | IMAGE_DIRECTORY_ENTRY_RESOURCE | 资源表 - 存储图标、菜单、对话框、字符串等资源数据 |
| 3 | IMAGE_DIRECTORY_ENTRY_EXCEPTION | 异常处理表 - 用于结构化异常处理（SEH），x64/ARM 平台的展开信息 |
| 4 | IMAGE_DIRECTORY_ENTRY_SECURITY | 安全证书目录 - 存储数字签名和证书信息（不映射到内存，仅存在于文件中） |
| 5 | IMAGE_DIRECTORY_ENTRY_BASERELOC | 基址重定位表 - 当首选加载地址被占用时，需要修复的地址偏移列表 |
| 6 | IMAGE_DIRECTORY_ENTRY_DEBUG | 调试信息表 - 存储调试符号、PDB 文件路径等调试数据 |
| 7 | IMAGE_DIRECTORY_ENTRY_ARCHITECTURE | 架构保留表 - 已弃用，保留为 0 |
| 8 | IMAGE_DIRECTORY_ENTRY_GLOBALPTR | 全局指针表 - 用于 RISC 平台的全局指针相对寻址（MIPS/Alpha 架构） |
| 9 | IMAGE_DIRECTORY_ENTRY_TLS | TLS 表 - 线程局部存储，用于多线程环境下每线程独立的全局变量 |
| 10 | IMAGE_DIRECTORY_ENTRY_LOAD_CONFIG | 加载配置表 - 包含安全特性配置（如 DEP、SEH、控制流保护 CFG、动态安全初始化等） |
| 11 | IMAGE_DIRECTORY_ENTRY_BOUND_IMPORT | 绑定导入表 - 预绑定的导入表，用于加速 DLL 加载（已较少使用） |
| 12 | IMAGE_DIRECTORY_ENTRY_IAT | 导入地址表 - 导入函数实际地址表，由加载器填充 |
| 13 | IMAGE_DIRECTORY_ENTRY_DELAY_IMPORT | 延迟导入表 - 延迟加载的 DLL 信息，只在首次调用时才真正加载 |
| 14 | IMAGE_DIRECTORY_ENTRY_COM_DESCRIPTOR | COM+ 描述符 - 用于 .NET / CLI 元数据描述符（CLR 头） |
| 15 | IMAGE_DIRECTORY_ENTRY_RESERVED | 保留项 - 未使用，值为 0 |
1.2.3. 节表项
每个节表项记录了PE中与某个特定的节有关的信息，如节的属性、节的大小、在文件和内存中的起始位置等。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
typedef struct _IMAGE_SECTION_HEADER {
BYTE Name[IMAGE_SIZEOF_SHORT_NAME]; // 节名称（8字节，ANSI字符串，不足补0，不必以\0结尾）".text", ".data", ".rdata", ".rsrc"
union {
DWORD PhysicalAddress; // 物理地址（仅用于目标文件.obj，不用于PE）
DWORD VirtualSize; // 未对齐前的实际大小（内存中节的有效数据大小）
} Misc;
DWORD VirtualAddress; // 节在内存中的RVA（相对虚拟地址，按SectionAlignment对齐）
DWORD SizeOfRawData; // 节在磁盘文件中的大小（按FileAlignment对齐，可能是VirtualSize的向上取整）
DWORD PointerToRawData; // 节在磁盘文件中的偏移量（相对于文件开头）
DWORD PointerToRelocations; // 重定位表在文件中的偏移（仅用于.obj目标文件，PE文件中为0）
DWORD PointerToLinenumbers; // 行号表在文件中的偏移（用于调试信息，PE中很少使用）
WORD NumberOfRelocations; // 重定位表条目数量（仅用于.obj目标文件）
WORD NumberOfLinenumbers; // 行号表条目数量（用于调试信息）
DWORD Characteristics; // 节属性标志位（描述该节的内存属性：可读/可写/可执行等）
} IMAGE_SECTION_HEADER, *PIMAGE_SECTION_HEADER;
注释后的偏移是基于 IMAGE_SECTION_HEADER 头的
2. 导入表
2.1. 导入表描述符
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
typedef struct _IMAGE_IMPORT_DESCRIPTOR {
union {
DWORD Characteristics; // 0 表示此为结束标记（最后一个导入描述符）
DWORD OriginalFirstThunk; // RVA，指向原始的未绑定的IAT（即 INT，导入名称表）
} DUMMYUNIONNAME;
DWORD TimeDateStamp; // 时间戳，用于绑定导入（Bound Import）
DWORD ForwarderChain; // 转发链索引
DWORD Name; // RVA，指向以 '\0' 结尾的 DLL 名称字符串
DWORD FirstThunk; // RVA，指向 IAT（导入地址表）
} IMAGE_IMPORT_DESCRIPTOR, *PIMAGE_IMPORT_DESCRIPTOR;
typedef struct _IMAGE_THUNK_DATA64 {
union {
ULONGLONG ForwarderString; // 转发器字符串的RVA（指向一个ASCII字符串）
ULONGLONG Function; // 函数的内存地址（运行时填充）
ULONGLONG Ordinal; // 导入函数的序号（按序号导入）
ULONGLONG AddressOfData; // 指向导入函数名称信息的RVA（按名称导入）
} u1;
} IMAGE_THUNK_DATA64, *PIMAGE_THUNK_DATA64;
2.2. 延迟加载导入描述符
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
typedef struct _IMAGE_DELAYLOAD_DESCRIPTOR {
union {
DWORD AllAttributes; // 所有属性标志的组合值
struct {
DWORD RvaBased : 1; // 延迟导入版本标识（1表示版本2）
DWORD ReservedAttributes : 31; // 保留属性位（必须为0）
} DUMMYSTRUCTNAME;
} Attributes;
DWORD DllNameRVA; // RVA，指向目标DLL名称字符串（以NULL结尾的ASCII）
DWORD ModuleHandleRVA; // RVA，指向缓存DLL模块句柄的变量（PHMODULE）
DWORD ImportAddressTableRVA; // RVA，指向延迟导入IAT起始位置（PIMAGE_THUNK_DATA）
DWORD ImportNameTableRVA; // RVA，指向导入名称表起始位置（指向函数名称RVA）
DWORD BoundImportAddressTableRVA; // RVA，指向可选的绑定导入地址表
DWORD UnloadInformationTableRVA; // RVA，指向可选的卸载信息表
DWORD TimeDateStamp; // 时间戳（0=未绑定，否则为目标DLL的日期/时间）
} IMAGE_DELAYLOAD_DESCRIPTOR, *PIMAGE_DELAYLOAD_DESCRIPTOR;
2.3. 绑定导入表
1
2
3
4
5
6
7
8
9
10
11
typedef struct _IMAGE_BOUND_IMPORT_DESCRIPTOR {
DWORD TimeDateStamp; // 绑定时所依赖 DLL 的时间戳
WORD OffsetModuleName; // 模块名称的偏移量（相对于本结构起始位置）
WORD NumberOfModuleForwarderRefs; // 转发器引用的数量
} IMAGE_BOUND_IMPORT_DESCRIPTOR, *PIMAGE_BOUND_IMPORT_DESCRIPTOR;
typedef struct _IMAGE_BOUND_FORWARDER_REF {
DWORD TimeDateStamp; // 转发目标 DLL 的时间戳
WORD OffsetModuleName; // 转发目标 DLL 名称的偏移量（相对于主描述符起始）
WORD Reserved; // 保留字段（未使用，通常为 0）
} IMAGE_BOUND_FORWARDER_REF, *PIMAGE_BOUND_FORWARDER_REF;
3. 导出表
导出表的主要作用是将PE中存在的函数引出到外部，以便其他人可以使用这些函数，实现代码的重用。
3.1. 导出目录
1
2
3
4
5
6
7
8
9
10
11
12
13
typedef struct _IMAGE_EXPORT_DIRECTORY {
DWORD Characteristics; // 导出表属性标志（通常为0，保留未用）
DWORD TimeDateStamp; // 导出表创建时间戳（用于版本校验）
WORD MajorVersion; // 导出表主版本号
WORD MinorVersion; // 导出表次版本号
DWORD Name; // RVA，指向DLL名称字符串（如"kernel32.dll"）
DWORD Base; // 导出函数序号的起始值（序号=Base+索引）
DWORD NumberOfFunctions; // 导出函数总数（AddressOfFunctions数组元素个数）
DWORD NumberOfNames; // 以名称导出的函数数量（AddressOfNames数组元素个数）
DWORD AddressOfFunctions; // RVA，指向导出函数地址数组（RVA数组）
DWORD AddressOfNames; // RVA，指向导出函数名称数组（字符串RVA数组）
DWORD AddressOfNameOrdinals; // RVA，指向导出序号数组（与AddressOfNames一一对应）
} IMAGE_EXPORT_DIRECTORY, *PIMAGE_EXPORT_DIRECTORY;
4. 栈与重定位表
4.1. 重定位表项
1
2
3
4
5
typedef struct _IMAGE_BASE_RELOCATION {
DWORD VirtualAddress; // 本重定位块所应用的内存页起始RVA（按页对齐）
DWORD SizeOfBlock; // 当前重定位块的总字节数（包含本结构体大小）
// WORD TypeOffset[1]; // 可变长数组，每项高4位表示重定位类型，低12位表示偏移量
} IMAGE_BASE_RELOCATION;
5. 资源表
在程序设计中，总会涉及一些数据。这些数据可能是源代码内部需要用到的常量，比如菜单选项、界面描述等；也可能是源代码外部的，比如程序的图标文件、背景音乐文件、配置文件等，以上这些数据统称为资源。
5.1. 资源目录头
1
2
3
4
5
6
7
8
9
typedef struct _IMAGE_RESOURCE_DIRECTORY {
DWORD Characteristics; // 资源属性标志（通常为0，保留未用）
DWORD TimeDateStamp; // 资源数据的时间戳
WORD MajorVersion; // 资源目录主版本号
WORD MinorVersion; // 资源目录次版本号
WORD NumberOfNamedEntries; // 使用名称标识的子目录项数量
WORD NumberOfIdEntries; // 使用数字ID标识的子目录项数量
// IMAGE_RESOURCE_DIRECTORY_ENTRY DirectoryEntries[]; // 紧随其后的目录项数组
} IMAGE_RESOURCE_DIRECTORY, *PIMAGE_RESOURCE_DIRECTORY;
5.2. 资源目录项
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
typedef struct _IMAGE_RESOURCE_DIRECTORY_ENTRY {
union {
struct {
DWORD NameOffset:31; // 名称字符串偏移量（相对于资源目录起始）
DWORD NameIsString:1; // 名称类型标志（1=使用字符串名称，0=使用整数ID）
} DUMMYSTRUCTNAME;
DWORD Name; // 资源名称的RVA（高位标志决定解释方式）
WORD Id; // 资源整数ID（当高位标志为0时使用）
} DUMMYUNIONNAME;
union {
DWORD OffsetToData; // RVA，指向资源数据（当DataIsDirectory=0时）
struct {
DWORD OffsetToDirectory:31; // 子目录偏移量（相对于资源目录起始）
DWORD DataIsDirectory:1; // 目录标志（1=指向子目录，0=指向资源数据）
} DUMMYSTRUCTNAME2;
} DUMMYUNIONNAME2;
} IMAGE_RESOURCE_DIRECTORY_ENTRY, *PIMAGE_RESOURCE_DIRECTORY_ENTRY;
5.3. 资源数据项
1
2
3
4
5
6
typedef struct _IMAGE_RESOURCE_DATA_ENTRY {
DWORD OffsetToData; // 资源原始数据相对于文件起始的RVA
DWORD Size; // 资源数据的字节大小
DWORD CodePage; // 资源的代码页（用于字符串等文本资源，通常为0）
DWORD Reserved; // 保留字段（必须为0）
} IMAGE_RESOURCE_DATA_ENTRY, *PIMAGE_RESOURCE_DATA_ENTRY;
6. 线程局部存储
6.1. TLS目录结构
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
typedef struct _IMAGE_TLS_DIRECTORY64 {
ULONGLONG StartAddressOfRawData; // TLS模板数据起始的RVA（内存中）
ULONGLONG EndAddressOfRawData; // TLS模板数据结束的RVA（内存中）
ULONGLONG AddressOfIndex; // RVA，指向TLS索引变量（DWORD）
ULONGLONG AddressOfCallBacks; // RVA，指向TLS回调函数指针数组（以NULL结尾）
DWORD SizeOfZeroFill; // 初始化数据后填充零的大小（字节）
union {
DWORD Characteristics; // TLS目录特性标志
struct {
DWORD Reserved0 : 20; // 保留位（必须为0）
DWORD Alignment : 4; // TLS数据对齐方式（2的幂次）
DWORD Reserved1 : 8; // 保留位（必须为0）
} DUMMYSTRUCTNAME;
} DUMMYUNIONNAME;
} IMAGE_TLS_DIRECTORY64, *PIMAGE_TLS_DIRECTORY64;
7. 加载配置信息
7.1. 加载配置目录
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
typedef struct _IMAGE_LOAD_CONFIG_DIRECTORY64 {
DWORD Size; // 结构体总大小（用于版本识别）
DWORD TimeDateStamp; // 时间戳（通常为0）
WORD MajorVersion; // 主版本号
WORD MinorVersion; // 次版本号
DWORD GlobalFlagsClear; // 运行时需要清零的全局标志
DWORD GlobalFlagsSet; // 运行时需要设置的全局标志
DWORD CriticalSectionDefaultTimeout; // 临界区默认超时时间
ULONGLONG DeCommitFreeBlockThreshold; // 释放内存块的解除提交阈值
ULONGLONG DeCommitTotalFreeThreshold; // 总释放内存的解除提交阈值
ULONGLONG LockPrefixTable; // VA，指向锁定前缀表（用于原子操作优化）
ULONGLONG MaximumAllocationSize; // 最大单次内存分配大小
ULONGLONG VirtualMemoryThreshold; // 虚拟内存阈值
ULONGLONG ProcessAffinityMask; // 进程CPU亲和性掩码
DWORD ProcessHeapFlags; // 进程堆标志
WORD CSDVersion; // Service Pack版本号
WORD DependentLoadFlags; // 依赖项加载标志
ULONGLONG EditList; // VA，指向编辑列表
ULONGLONG SecurityCookie; // VA，指向安全Cookie（/GS保护）
ULONGLONG SEHandlerTable; // VA，指向SEH异常处理表
ULONGLONG SEHandlerCount; // SEH异常处理表条目数量
ULONGLONG GuardCFCheckFunctionPointer; // VA，指向控制流检查函数（/guard:cf）
ULONGLONG GuardCFDispatchFunctionPointer; // VA，指向控制流分发函数
ULONGLONG GuardCFFunctionTable; // VA，指向CFG有效函数地址表
ULONGLONG GuardCFFunctionCount; // CFG函数表条目数量
DWORD GuardFlags; // CFG标志位
IMAGE_LOAD_CONFIG_CODE_INTEGRITY CodeIntegrity; // 代码完整性验证信息
ULONGLONG GuardAddressTakenIatEntryTable; // VA，指向地址被获取的IAT条目表
ULONGLONG GuardAddressTakenIatEntryCount; // 地址被获取的IAT条目数量
ULONGLONG GuardLongJumpTargetTable; // VA，指向longjmp目标地址表
ULONGLONG GuardLongJumpTargetCount; // longjmp目标表条目数量
ULONGLONG DynamicValueRelocTable; // VA，指向动态值重定位表
ULONGLONG CHPEMetadataPointer; // VA，指向CHPE元数据
ULONGLONG GuardRFFailureRoutine; // VA，指向返回地址失败处理函数
ULONGLONG GuardRFFailureRoutineFunctionPointer; // VA，指向返回地址失败函数指针
DWORD DynamicValueRelocTableOffset; // 动态值重定位表偏移量
WORD DynamicValueRelocTableSection; // 动态值重定位表所在节索引
WORD Reserved2; // 保留字段2
ULONGLONG GuardRFVerifyStackPointerFunctionPointer; // VA，指向栈指针验证函数指针
DWORD HotPatchTableOffset; // 热补丁表偏移量
DWORD Reserved3; // 保留字段3
ULONGLONG EnclaveConfigurationPointer; // VA，指向Enclave配置（VBS/CFG）
ULONGLONG VolatileMetadataPointer; // VA，指向易变元数据
ULONGLONG GuardEHContinuationTable; // VA，指向异常处理延续表
ULONGLONG GuardEHContinuationCount; // 异常处理延续表条目数量
ULONGLONG GuardXFGCheckFunctionPointer; // VA，指向XFGC检查函数指针
ULONGLONG GuardXFGDispatchFunctionPointer; // VA，指向XFGC分发函数指针
ULONGLONG GuardXFGTableDispatchFunctionPointer; // VA，指向XFGC表分发函数指针
ULONGLONG CastGuardOsDeterminedFailureMode; // VA，指向CastGuard失败处理模式
ULONGLONG GuardMemcpyFunctionPointer; // VA，指向安全memcpy函数指针
ULONGLONG UmaFunctionPointers; // VA，指向统一内存访问函数指针表
} IMAGE_LOAD_CONFIG_DIRECTORY64, *PIMAGE_LOAD_CONFIG_DIRECTORY64;
8. 总结

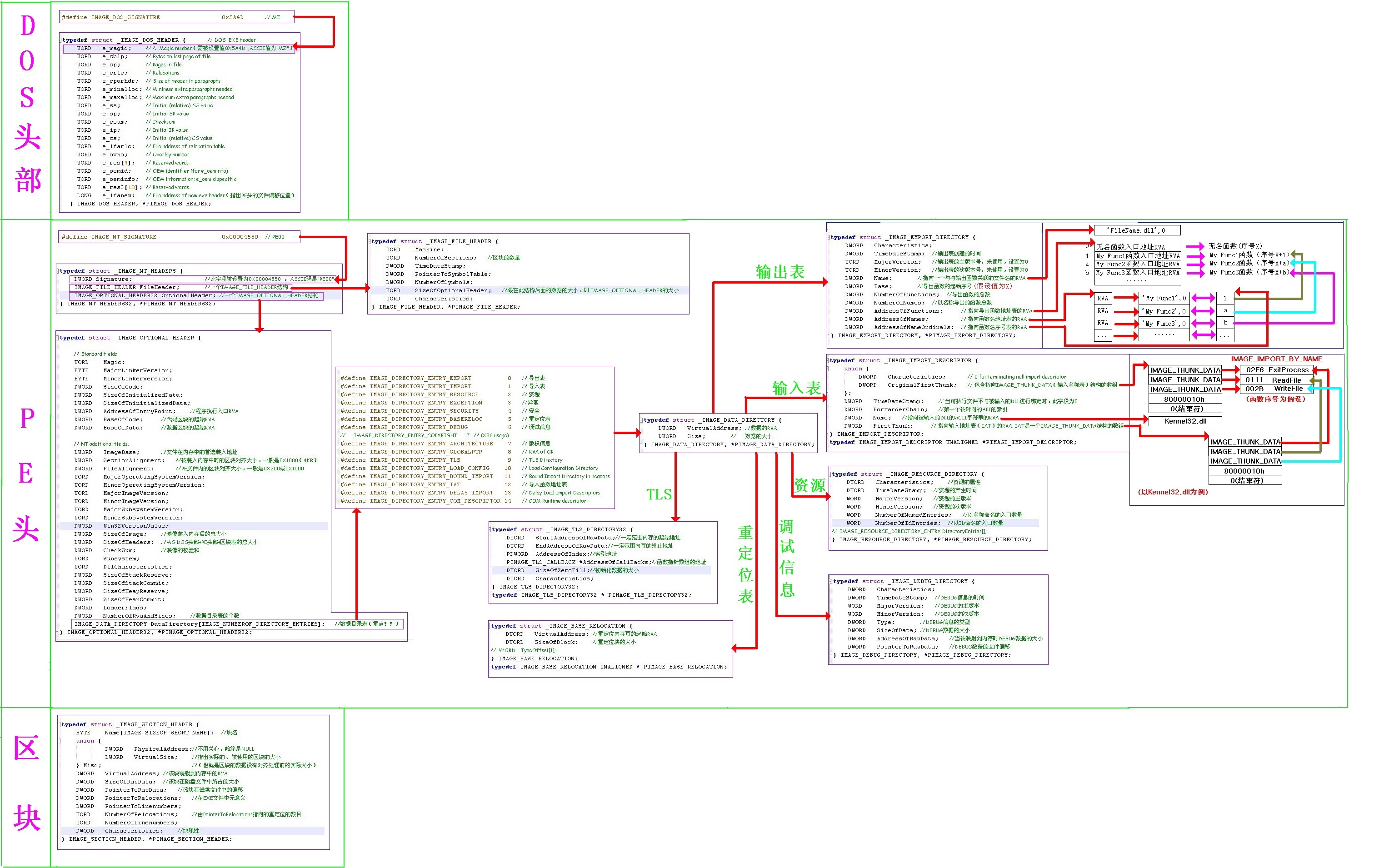

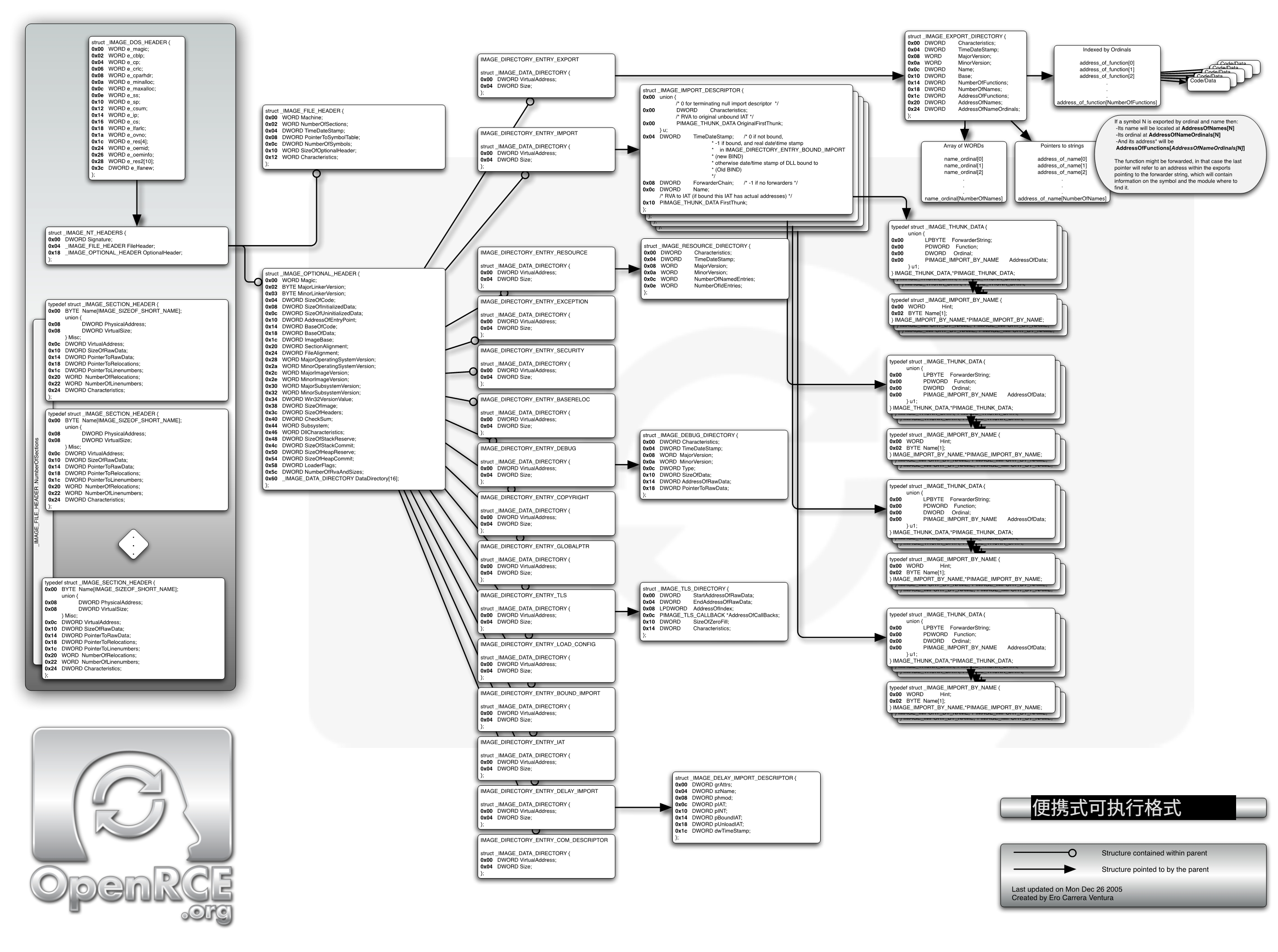

图上使用的是 32 位记录，目前是 64 位，部分结构体存在区别，以最新的为准。
参考
本文由作者按照 CC BY 4.0 进行授权
